Hárommagos megoldás a nagysebességű szálas lézervágó géphez

Hárommagos megoldás a nagysebességű szálas lézervágó géphez

Bármely fémmegmunkáló iparban dolgozó termelési vezető, mérnök vagy üzlettulajdonos számára, aki nagy hatékonyságra és precizitásra törekszik, a megfelelő lézervágó gép kiválasztása kritikus döntés. Ez a cikk mélyreható elemzést nyújt a Hymson nagysebességű szálas lézervágó gépéről , amelynek célja, hogy megválaszolja a potenciális felhasználók legsürgetőbb kérdéseit: Melyek a főbb technológiái? Hogyan válnak ezek a technológiák kézzelfogható termelési előnyökké? És milyen termelési forgatókönyvekhez a legalkalmasabb?

1. fő kérdés: Hogyan lehet egyensúlyt teremteni a vágási sebesség és a kanyarodási pontosság között?

A tényleges gyártás során a „nagy sebesség” önmagában értelmetlen, különösen összetett minták vagy éles sarkú alkatrészek vágásakor. Ha a gép nem tudja hatékonyan szabályozni a sebességét és a gyorsulását a sarkoknál, az könnyen túlégéshez vagy deformációhoz vezethet, ami rontja a késztermék minőségét.

Ez a nagysebességű vágógép két kulcsfontosságú technológia kombinációjával válaszol erre a kihívásra:

  1. 1,5 G maximális gyorsulás : A nagy gyorsulás azt jelenti, hogy a vágófej gyorsabban elérheti és elhagyhatja a célsebességét. Számos rövid vonalszakasz és összetett kontúr feldolgozásakor ez jelentősen csökkenti a vágás nélküli várakozási időket, közvetlenül növelve a feldolgozás összhatékonyságát.
  2. 7 Hz-es aluláteresztő szűrés : Ez egy kulcsfontosságú vezérlési technológia. „Kisimítja” a gép rezgéseit és rázkódásait nagy sebességű mozgás során, különösen a sarkoknál történő gyors irányváltásoknál. A 7 Hz-es szűrési frekvencia biztosítja, hogy a gép precízen tudja végrehajtani a vágási útvonalat, miközben fenntartja a nagy sebességet (1,5 G gyorsulás), ami gyors és sima sarkminőséget eredményez.

Következtetés : Ez a vágógép nem vakon hajszolja a sebességet. Ehelyett a "nagy gyorsulás + intelligens szűrés" kombinációját alkalmazza a hatékony termelési hatékonyság maximalizálása érdekében, miközben garantálja az összetett alkatrész-megmunkálás minőségét.

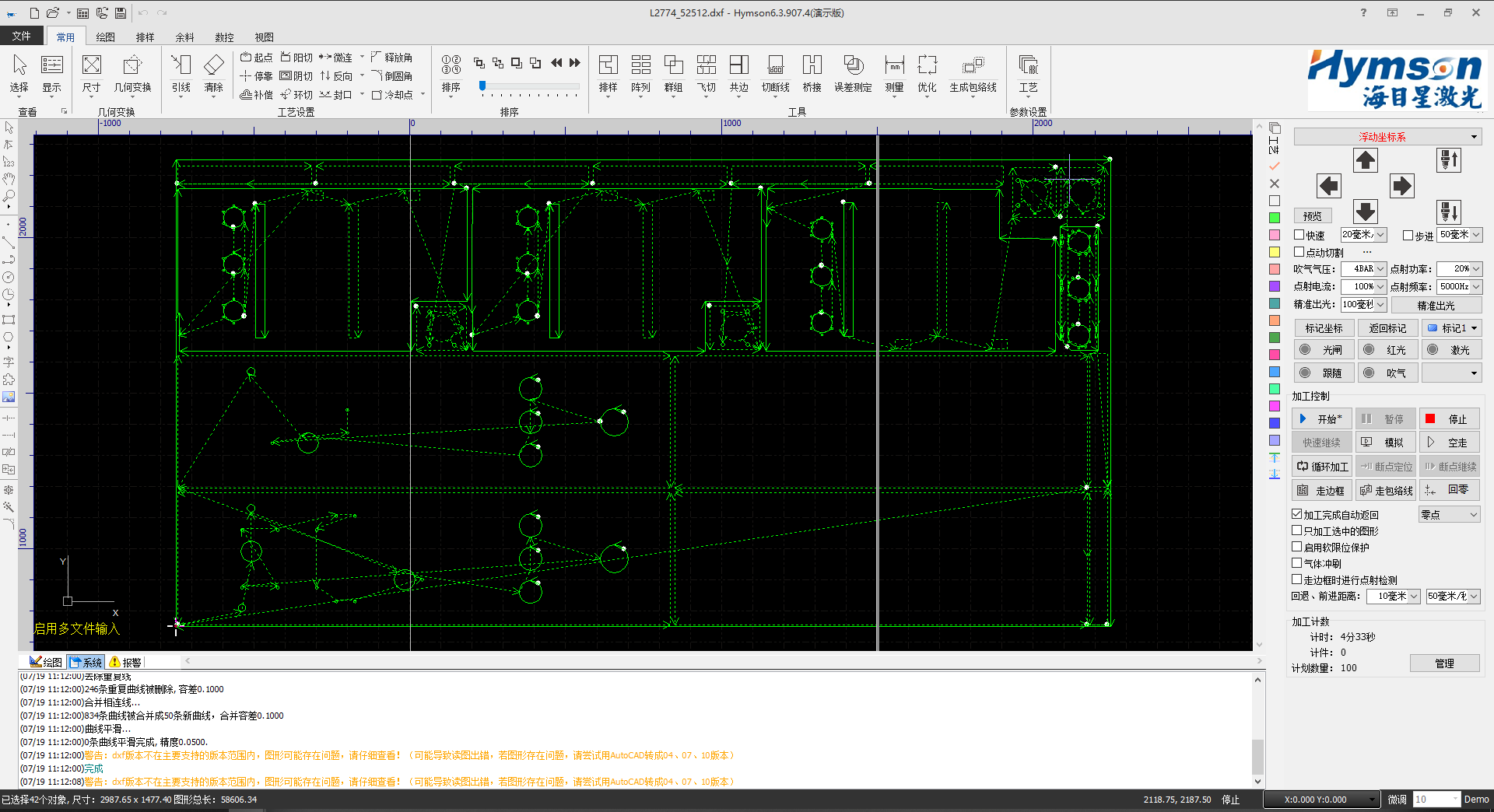

nagy gyorsulás és intelligens szűrés

2. fő kérdés: Hogyan biztosítható a stabilitás és az állandóság a hosszú távú, nagy volumenű termelésben?

Egy gépnek nem nehéz jól teljesítenie a kezdeti beállítás során. Az igazi próba az, hogy képes-e fenntartani ugyanazt a vágási pontosságot órákon vagy akár napokon át tartó folyamatos működés után is. A hő a stabilitás elsődleges ellensége.

Ez a gép kétrétegű védelmet nyújt ennek kezelésére:

  1. Szerkezeti szintű hővédelem és feszültségmentesítés :

    • Gépágy : Nagy szilárdságú hegesztett acéllemezekből készül, és magas hőmérsékletű lágyításon esik át. Ennek az eljárásnak a célja a hegesztés során keletkező belső feszültségek kiküszöbölése, megakadályozva a gépágy időbeli hőmérsékletváltozás miatti mikrodeformációit. Ez alapvetően biztosítja a hosszú távú szerkezeti stabilitást.
    • Védelem : A belső tér egyedi, magas hőmérsékletnek ellenálló anyagokkal van bélelve, amelyek 360°-os, teljes körű hővédelmet biztosítanak, és hatékonyan elszigetelik a gép szerkezetét a nagy teljesítményű vágás által termelt hőtől.
  2. Technológiai szintű aktív kompenzáció :

    • Termikus dinamikus kompenzációs technológia : Ez egy intelligens, aktív hibajavító funkció. A rendszer figyeli a berendezésben a hő okozta apró változásokat, és valós idejű kompenzációt alkalmaz a feldolgozási paraméterekre. Ez biztosítja, hogy minden alkatrész, az elsőtől az utolsóig, azonos pontossággal legyen megmunkálva.

Következtetés : A „passzív fizikai védelem + aktív intelligens kompenzáció” kombinációjával ez a berendezés a tömegtermelés legmakacsabb problémáját – a pontosság állandóságát – kívánja megoldani, ezáltal csökkentve a selejtarányt és garantálva a szállítási minőséget.

3. fő kérdés: Hogyan teljesítenek az alapvető komponensek? Könnyű-e karbantartani és integrálni?

Egy gép hosszú távú megbízhatósága az alapvető alkatrészeinek minőségétől és az átfogó tervezés megbízhatóságától függ.

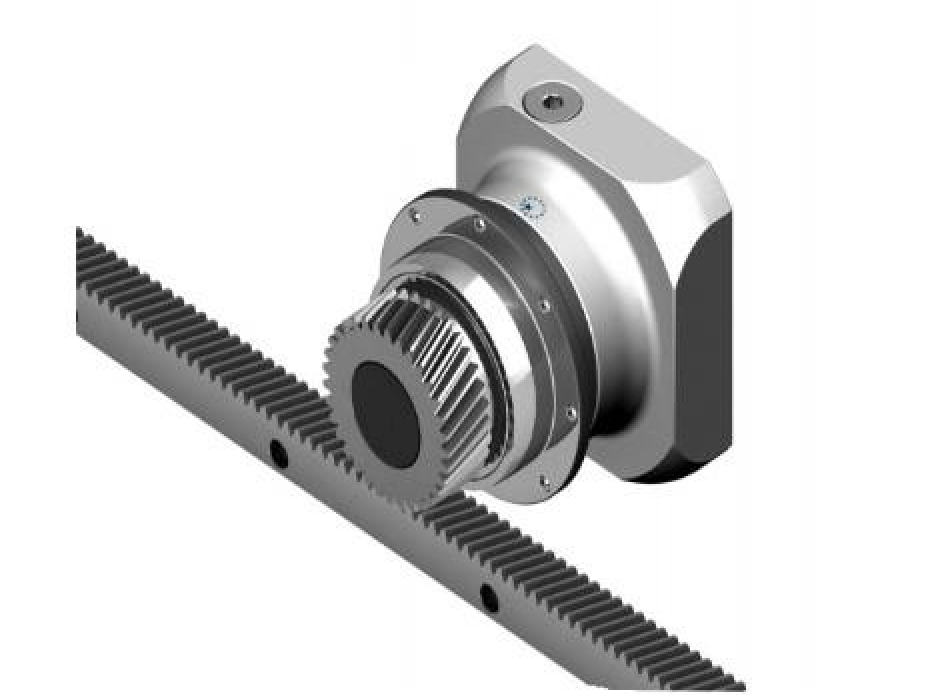

precíziós köszörülésű fogasléc és fogaskerék

  • Meghajtási rendszer : Precíziósan köszörült fogasléces rendszert használ kettős hajtású portálszerkezettel . Ez a kialakítás jobb illeszkedést és hajtóerőt biztosít, hatékonyan csökkenti a rezgést és fizikai alapot biztosít az 1,5 G-s nagy gyorsulás eléréséhez.
  • Gerenda : Szabadalmaztatott Hymson húzású alumínium gerendával rendelkezik. Előnyei a könnyű súly és a merevség. A könnyű súly csökkenti a motorok terhelését a nagyobb dinamikus válasz érdekében, míg a nagy merevség biztosítja, hogy nagy sebességű mozgás közben se deformálódjon, garantálva a vágási pontosságot.
  • Vezérlőrendszer (FSCUT) : Ez a gép agya. Az EtherCAT buszvezérlésen alapul, rendkívül rövid válaszidővel (≤100us) rendelkezik, ami biztosítja a parancsok gyors és pontos végrehajtását. Ami még fontosabb, interfészeket biztosít az automatikus be-/kirakodó rendszerekkel és az FMS rugalmas gyártórendszerekkel való zökkenőmentes integrációhoz, teret engedve a jövőbeli intelligens fejlesztéseknek.
  • Üzemeltetési költségek figyelembevétele (zónás porelszívás) : A hagyományos, teljes felületű porelszívó rendszerek sok energiát fogyasztanak, és gyakran nem hatékonyak. A gép zónás porelszívó rendszere csak abban a területen aktiválja a szívóerőt, ahol a vágófej éppen működik. Ez rövidebb utat és erősebb szívóerőt eredményez, ami jobb poreltávolítást eredményez alacsonyabb energiafogyasztás mellett.

Műszaki adatok áttekintése

Az alábbiakban a két fő modell főbb paraméterei találhatók, amelyek lehetővé teszik a közvetlen összehasonlítást és a műhelytervezést.

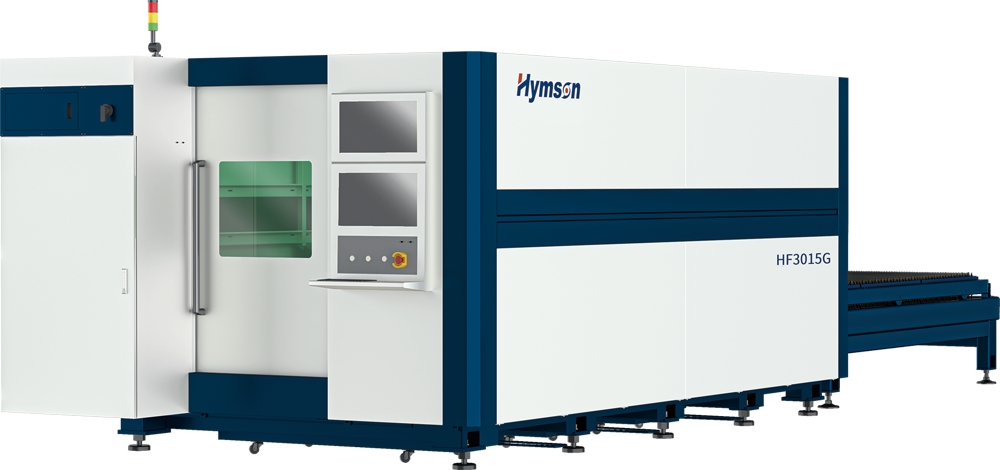

Berendezés modellje HF3015G HF4020G
Hatékony vágási tartomány 3100 mm x 1550 mm 4000 mm x 2000 mm
X/Y tengely pozicionálási pontossága ±0,03 mm/m ±0,03 mm/m
Maximális X/Y tengely gyorsulás 1,5 g 1,5 g
Maximális Z-tengely pozicionálási sebesség 40 m/perc 40 m/perc
A teljes gép alapterülete 8700 mm x 2800 mm 10800 mm x 3500 mm

Ez a Hymson nagysebességű szálas lézervágó gép nem csupán nagy teljesítményű hardverek összessége. Egy szisztematikus megoldás, amely összekapcsolt technológiák és szerkezeti tervek sorozatán keresztül kezeli a gyártóipar hatékonyságának, pontosságának, stabilitásának és hosszú távú üzemeltetési költségeinek főbb problémáit. Különösen alkalmas olyan fémmegmunkáló vállalkozások számára, amelyek magas színvonalat támasztanak a feldolgozási minőség és a termelési hatékonyság iránt, és amelyeknek olyan gépre van szükségük, amely hosszú távon stabil működésre képes, és a jövőbeni automatizálási fejlesztések lehetőségével rendelkezik.
