A CNC lézervágás végleges útmutatója: technológia, folyamat és alkalmazások

Az egyre inkább digitális világban a CNC lézervágás kritikus technológiává vált számos területen, beleértve a gyártást, a mérnöki tudományokat és a tervezést. Ez az útmutató mélyreható ismereteket nyújt a CNC lézervágásról, annak technológiájáról, folyamatairól és alkalmazásairól. Ez az átfogó ismeretek új lehetőségeket nyithatnak meg a vállalkozások számára.

Mi az a CNC lézervágás?

A CNC (számítógépes-numerikus vezérlésű) lézervágás egy nagy pontosságú, szubtraktív gyártási folyamat, amely fókuszált, nagy teljesítményű lézersugarat használ anyagok vágására, maratására vagy gravírozására. Egy számítógéppel generált program irányításával a lézeroptika és/vagy a munkadarab egy előre meghatározott pályán mozog. A lézer intenzív hőenergiája elpárologtatja vagy megolvasztja az anyagot egy nagyon lokalizált területen, kivételesen pontos és tiszta vágásokat eredményezve. Ez a technológia nélkülözhetetlen azokban az iparágakban, ahol a pontosság és az ismételhetőség kiemelkedő fontosságú, beleértve a repülőgépipart, az autóipart, az orvostechnikai eszközök gyártását és az elektronikát.

Hogyan működik a CNC lézervágás?

A CNC lézervágási folyamat egy szisztematikus munkafolyamat, amely a digitális tervet fizikai alkatrésszé alakítja. Egy digitális koncepcióval kezdődik, és egy kész, minőségellenőrzött alkatrésszel zárul.

• Digitális tervezés (CAD): A folyamat egy 2D-s vektorfájl vagy 3D-s modell létrehozásával kezdődik számítógéppel segített tervezés (CAD) szoftver segítségével. Ez a digitális tervrajz határozza meg a végső alkatrész pontos geometriáját és méreteit.
• CAM programozás: A CAD fájlt ezután egy számítógéppel segített gyártási (CAM) szoftver dolgozza fel. A CAM program a tervet géppel olvasható utasításokká, úgynevezett G-kóddá alakítja. Ez a kód határozza meg a lézerfej útját, a vágási sebességet, a teljesítményt és más kritikus paramétereket. Ez a szakasz gyakran magában foglalja a „fészkelést” – több alkatrész stratégiai elrendezését egyetlen anyaglapon a hozam maximalizálása és a hulladék minimalizálása érdekében.
• Gépbeállítás: A kezelő előkészíti a CNC lézervágógépet. Ez magában foglalja a kiválasztott anyag (pl. rozsdamentes acéllemez) betöltését a gép vágóasztalára, és annak biztonságos elhelyezését. A kezelő ezután kiválasztja a megfelelő programot, és konfigurálja a gép beállításait, például a lézer fókusztávolságát, valamint a segédgáz típusát és nyomását.

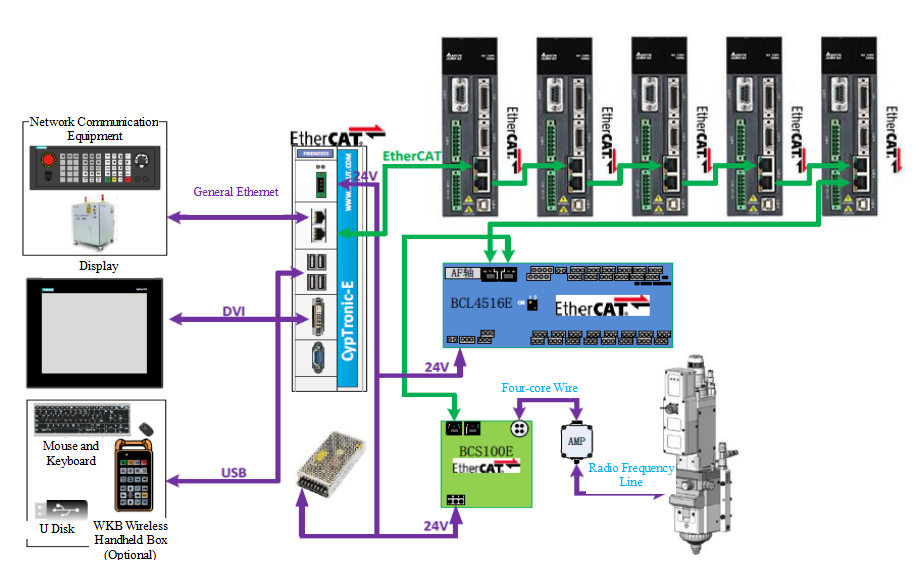

• Végrehajtás: Megkezdődik a vágási folyamat. A CNC vezérlő végrehajtja a G-kódot, és a lézerfejet a programozott pálya mentén mozgatja. A fókuszált lézersugár megolvasztja vagy elpárologtatja az anyagot, miközben egy koaxiális segédgázáram (például nitrogén vagy oxigén) kilöki az olvadt anyagot a vágócsatornából (vágásrésből), tiszta elválasztást eredményezve.
• Alkatrész eltávolítás és minőségellenőrzés: A vágási ciklus befejezése után a kész alkatrészeket elválasztják a nyersanyaglaptól. Ezután minőségellenőrzésen esnek át, hogy méreteik és jellemzőik megfeleljenek az eredeti tervspecifikációknak a szükséges tűréshatárokon belül. Szükség esetén opcionális utófeldolgozási lépések, például sorjátlanítás, polírozás vagy bevonatolás is elvégezhetők.

Melyek a CNC lézervágásban használt főbb terminológiák?

• CNC (számítógépes numerikus vezérlés): Olyan automatizált rendszer, amely programozott számítógépes utasításokat (G-kódot) használ a szerszámgépek mozgásának és működésének vezérlésére.
• CAD/CAM: Az alapvető szoftverpáros. A CAD-et az alkatrész tervezésére, a CAM-et pedig a szerszámpályák és a gépi kód generálására használják.
• Vágási rés: Az anyag szélessége, amelyet a lézersugár eltávolít a vágási folyamat során. A tervezőknek figyelembe kell venniük a vágási rés szélességét a végső alkatrész méretpontosságának biztosítása érdekében.
• Segédgáz: Egy gáz (pl. nitrogén, oxigén, levegő), amelyet a vágási vágatba irányítanak, hogy eltávolítsa az olvadt anyagot, megvédje a lencsét, és bizonyos esetekben (például oxigénnel lágyacélon) exoterm reakció révén segítse a vágási folyamatot.
• Hőhatásövezet (HAZ): Az anyagnak a vágott él melletti mikroszkopikus területe, amelynek tulajdonságait a lézer hője megváltoztatta. A kisebb HAZ általában kívánatos, mivel kisebb hőtorzulást jelez.
• Fókusztávolság: A fókuszáló lencse és a lézersugár legkoncentráltabb pontja (fókuszpont) közötti távolság. A fókuszpont helyes beállítása elengedhetetlen az optimális vágási minőség és sebesség eléréséhez.
• Nesting: A vágott profilok alapanyaglapon történő elrendezésének folyamata, amely minimalizálja a hulladékot, ezáltal csökkenti az anyagköltségeket.

Milyen típusú CNC lézervágó gépek léteznek?

A CNC lézervágókat elsősorban a lézerforrásuk különbözteti meg, amely meghatározza ideális alkalmazási területeiket.

• Szálapézervágók: Ezek szilárdtest lézerforrást használnak, ahol a nyalábot egy optikai szálon belül hozzák létre. A szálalézerek magas energiahatékonyságukról, minimális karbantartásigényükről és kivételes nyalábminőségükről ismertek. Ezek az iparági szabványok a fémek, beleértve a nagy fényvisszaverő képességű anyagokat, mint az alumínium, a sárgaréz és a réz, megmunkálásában. A fejlett rendszerek, mint például a Hymson rendszerei, nagy teljesítményt kínálnak vastag fémek figyelemre méltó sebességgel történő vágásához.
• CO₂ lézervágók: Ezek a gépek egy elektromos árammal gerjesztett gázkeveréket (elsősorban szén-dioxidot) használnak a lézersugár előállításához. A CO₂ lézerek hosszabb hullámhosszúak, így rendkívül hatékonyak nemfémes anyagok, például akril, fa, bőr és textíliák vágásában. Bár vékony fémeket is képesek vágni, erre a célra kevésbé hatékonyak, mint a száloptikás lézerek.
• Nd:YAG (neodímiummal adalékolt ittrium-alumínium gránát) lézerek: Kristályalapú szilárdtest lézerek. Bár manapság kevésbé elterjedtek általános vágási célokra, nagyon nagy csúcsteljesítményt tudnak leadni, így alkalmasak vastag anyagok vágására, hegesztésére, valamint fémek és kerámiák nagy kontrasztú gravírozására.

A gépeket mozgástengelyeik szerint is osztályozzák (pl. 3 tengelyes 2D-s forgácsoláshoz, 5 tengelyes összetett 3D-s alkatrészekhez), ami meghatározza az általuk gyártható alkatrészek geometriai összetettségét.

Melyek a CNC lézervágás néhány gyakori alkalmazásai?

A CNC lézervágás pontossága és sokoldalúsága létfontosságú technológiává teszi számos ágazatban:

• Autóipar: Alvázalkatrészek, karosszériaelemek és bonyolult belső elemek gyártása.
• Repülőgépipar: Nagy szilárdságú, hőálló ötvözetek vágása törzsalkatrészekhez, turbinamotor-alkatrészekhez és konzolokhoz szűk tűréshatárokkal.
• Elektronika: Szilíciumlapkák rajzolása, nyomtatott áramköri lapok sablonjainak vágása és precíz alkatrészek gyártása szórakoztatóelektronikai cikkekhez.
• Orvosi: Sebészeti eszközök, stentek és egyedi ortopédiai implantátumok gyártása orvosi minőségű fémekből és polimerekből.
• Építészeti és szerkezeti: Dekoratív fémpanelek, egyedi táblák és acélszerkezeti elemek készítése.

Milyen előnyei vannak a CNC lézervágás használatának?

• Páratlan pontosság és komplexitás: Akár ±0,1 mm-es szűk tűréshatárokat is elér, lehetővé téve olyan bonyolult tervek létrehozását, amelyek a hagyományos módszerekkel lehetetlenek.
• Kiváló élminőség: Érintésmentes eljárásként kiküszöböli az anyag mechanikai igénybevételét, sima, sorjamentes éleket hozva létre, amelyek gyakran nem igényelnek utólagos megmunkálást.
• Magas anyaghatékonyság: A rendkívül keskeny vágás lehetővé teszi az alkatrészek szoros illeszkedését, maximalizálva az anyagkihasználást és csökkentve a selejtet.
• Minimális hőhatásövezet (HAZ): A fókuszált energia nagyon kis HAZ-t eredményez, minimalizálva a hőtorzulást és megőrzi az anyag szerkezeti integritását, ami kritikus fontosságú a vékony lemezek esetében.
• Sokoldalúság: Egyetlen géppel sokféle anyagot és vastagságot lehet megmunkálni egyszerűen a szoftveres vágási paraméterek beállításával.
• Nagy sebesség és termelékenység: A modern száloptikás lézerrendszerek, mint például a Hymson által kínáltak, kivételesen nagy vágási sebességet érnek el, jelentősen csökkentve a ciklusidőket és növelve az össztermelékenységet.

Milyen anyagok vághatók CNC lézervágó géppel?

• Fémek: Szénacél, rozsdamentes acél, alumínium, sárgaréz, réz, titán. (A száloptikás lézerek optimálisak fémekhez).
• Műanyagok: Akril (PMMA), POM (Delrin), PETG. (Megjegyzés: A PVC vágása erősen nem ajánlott, mivel mérgező klórgázt bocsát ki).
• Szerves anyagok: fa (rétegelt lemez, MDF), bőr, papír, karton, parafa.
• Textíliák: Pamut, Filc, Poliészter, Selyem.
• Habok: Polietilén, Poliuretán, Polisztirol.
• Kompozitok: Bizonyos kompozitok, mint például a szénszál, vághatók, de speciális szellőzést és paraméterszabályozást igényelnek.

Következtetés

A CNC lézervágás a modern gyártás sarokkövévé vált, a sebesség, a pontosság és a sokoldalúság páratlan kombinációját kínálva. A kezdeti tervezéstől a végtermékig a technológia lehetővé teszi a gyártók számára, hogy kivételes minőségben és hatékonysággal állítsanak elő összetett alkatrészeket. Ahogy a technológia folyamatosan fejlődik, a vezető szolgáltatók, mint például a Hymson , egyre erősebb, intelligensebb és automatizált szálas lézeres megoldásokkal feszegetik a határokat, lehetővé téve az iparágak számára az innovációt és a termelési folyamatok optimalizálását a jövőre nézve.
