Fémlemez lézervágás: Átfogó útmutató az alapokhoz

A precíziós gyártás új korszaka

A modern iparban kiemelkedő fontosságú a nyersanyagok gyors és precíz, bonyolult, funkcionális alkatrészekké alakításának képessége. Ennek a képességnek a középpontjában a szubtraktív gyártásként ismert technológiák kategóriája áll, ahol szelektíven távolítanak el anyagot egy nagyobb darabból a végső forma elérése érdekében. A hagyományos marástól és esztergálástól a fejlett számítógéppel vezérelt folyamatokig a szubtraktív módszerek építették fel a világunkat.

Ezen technológiák közül a fémlemez lézervágása az ipari gyártás sarokkövévé vált. Jelentős előrelépést jelent, páratlan pontosságot, sebességet és tervezési szabadságot kínálva. Ez az eljárás egy erősen koncentrált fénysugarat használ a fémlemez vágására, gravírozására vagy jelölésére, a digitális terveket mikroszkopikus pontossággal alakítva át fizikai alkatrészekké. Ipari jelentőségét nem lehet eléggé hangsúlyozni; ez az alkatrészgyártás motorja a repülőgépiparban, az autóiparban, az építőiparban, az elektronikában és számtalan más ágazatban.

Ez a cikk átfogó képet ad a fémlemez lézervágásról, az alapelvektől és a történelmi fejlődéstől kezdve a gyakorlati tervezési megfontolásokon át a jövőbe tekintésig. Akár mérnök, tervező, vállalkozó, vagy egyszerűen csak kíváncsi a modern gyártásra, ez az útmutató megvilágítja ennek az átalakító technológiának a lényegét.

Mi az a lemezlemez lézervágás ?

A lemezmegmunkálás az alkatrészek és szerkezetek sík fémlemezekből történő létrehozásának folyamata. Ez számos technikát foglal magában, mint például a hajlítás, hajtogatás, hegesztés és – ami a legfontosabb – a kezdeti sík minta kivágása. A lemezmegmunkálás és a lézervágás közötti kapcsolat szimbiotikus; a lézervágás ideális módszert kínál a precíz, összetett 2D profilok létrehozására, amelyeket aztán 3D szerkezetekké alakítanak.

A működési elv: A fény, mint vágószerszám

A lézervágás lényege, hogy egy nagy teljesítményű lézer kimenetét, leggyakrabban optikán keresztül, a vágandó anyagra irányítják. A folyamat szabályozott események sorozatában bontakozik ki:

1. Lézersugár keltése: A lézerrezonátor (a forrás) egy erős, monokromatikus és koherens fénysugarat kelt.
2. Fókuszálás: Egy sor tükrök és egy fókuszáló lencse a nyalábot a fémlemez felületének egy apró, pontos pontjára koncentrálja. Ez a koncentráció drámaian megnöveli az energiasűrűséget.
3. Anyageltávolítás: A fókuszpontban lévő intenzív hőenergia olyan gyorsan felmelegíti a fémet, hogy az megolvad, megég vagy elpárolog.
4. Segédgázsugár: Ezzel egyidejűleg egy koaxiális segédgázsugarat (például oxigént, nitrogént vagy argont) irányítanak a vágási zónára. Ennek a gázsugárnak két fő funkciója van: kifújja az olvadt vagy elpárologtatott anyagot a vágási útvonalból (más néven "vágási résből"), és bizonyos esetekben részt vesz egy kémiai reakcióban a vágási folyamat elősegítése érdekében.

A CNC előnye: Digitálistól a fizikaiig

Ami a lézervágást egy egyszerű eszközből a modern gyártás erőművévé emeli, az a számítógépes numerikus vezérléssel (CNC) való integrációja. A CNC rendszer a lézervágó agyaként működik. Értelmezi a digitális tervfájlt, jellemzően egy CAD (számítógéppel segített tervezés) rajzot, és precíz utasítások sorozatává alakítja a gép mozgásvezérlő rendszere számára. Ez lehetővé teszi a vágófej számára, hogy összetett útvonalakat kövessen kivételes pontossággal és ismételhetőséggel, lehetővé téve több ezer azonos alkatrész létrehozását milliméter töredékében mért tűréshatárokkal.

A lemezlézeres lézervágás története

A lézervágás története egy történet arról, hogyan találkozik a tudományos felfedezés az ipari igényekkel.

• 1960: A történet Theodore Maimannal kezdődik a Hughes Research Laboratories-nál, aki kifejlesztette az első működő lézert egy szintetikus rubinkristály felhasználásával. Kezdetben „egy problémát kereső megoldásnak” nevezték, de a benne rejlő lehetőségek nem voltak azonnal nyilvánvalóak.
• 1965: A „megoldás” első gyakorlati alkalmazását bemutatták a Western Electric Engineering Research Centerben. Lézert használtak gyémántszerszámok furatainak fúrására, ami a hagyományos módszerekkel köztudottan nehéz és időigényes feladat volt. Ez bizonyította a lézer rendkívül kemény anyagokkal való munkavégzésének képességét.
• 1967: Az Egyesült Királyságban úttörő módon bemutatták az első gázzal rásegített lézervágást 1 mm vastag acéllemezek vágására oxigénsugaras CO2 lézerrel. Ez jelentette az ipari fémforgácsolás igazi kezdetét.
• 1970-es évek: Megjelentek a piacon az első gyártásra kész CNC lézervágó gépek. Ezek a korai rendszerek túlnyomórészt CO2 lézerekkel működtek, és nagy méretük és drágájuk ellenére forradalmasították azokat az iparágakat, amelyek összetett lemezvágást igényeltek, például a repülőgépipart.
• 1990-es és 2000-es évek: A CO2 lézertechnológia kiforrottá vált, a nagyobb teljesítmény és a jobb nyalábminőség szabvánnyá vált. Ebben az időben a szilárdtest kristálylézerek, mint például a Nd:YAG, szintén rést találtak, különösen a nagy teljesítményű impulzusos alkalmazásokban.
• A szálas lézer forradalom (a 2000-es évek közepétől napjainkig): A közelmúlt legjelentősebb fejlődése a szálas lézerek kereskedelmi forgalomba hozatala és gyors elterjedése volt. Kiváló energiahatékonyságuk, minimális karbantartási igényük és kivételes sebességük a vékony és közepes vastagságú fémek vágásában lehetővé tették számukra, hogy számos alkalmazásban megelőzzék a CO2 lézereket, csökkentve a költségeket és tovább bővítve a lézervágási technológia elérhetőségét.

Fémlemez vágáshoz használt lézerek típusai

A lézervágóban található „lézer” nem egy univerzális alkatrész. A lézerforrás, vagy rezonátor típusa határozza meg a gép képességeit, hatékonyságát és ideális alkalmazási területeit. A fémvágáshoz használt három fő típus a száloptikás, a CO2- és a kristálylézerek.

1. Szálas lézerek

• Elv: A szálas lézerek egyfajta szilárdtest lézerek. A folyamat pumpáló diódákkal kezdődik, amelyek fényt generálnak, amelyet aztán egy rugalmas optikai szálba vezetnek. Ezt a szálat ritkaföldfémmel, jellemzően itterbiummal adalékolják. Maga a szál lézerközegként működik, felerősítve a fényt, hogy létrehozza a végső, erős lézersugarat. A sugár teljes egészében a szálon belül helyezkedik el és jut el, így nincs szükség komplex tükörrendszerekre.
• Hatókör: Ezek a domináns technológiák vékony és közepes vastagságú fémek (akár ~25 mm vagy 1 hüvelyk) vágására. Kiválóan alkalmasak a fényvisszaverő fémek, például az alumínium, a sárgaréz és a réz feldolgozására, amelyek károsíthatják a CO2 lézer optikáját.
• Előnyök:
  • Magas hatékonyság: Páratlan fali aljzat-hatékonyság (gyakran >30%), ami alacsonyabb áramfogyasztást és üzemeltetési költségeket eredményez.
  • Alacsony karbantartási igény: Nincsenek mozgó alkatrészek vagy tükrök a sugárútban, így nincs szükség beállításra. A pumpdiódák rendkívül hosszú élettartammal rendelkeznek.
  • Nagy sebesség: A szálas lézerek rövidebb hullámhosszát a fémek könnyebben elnyelik, ami jelentősen gyorsabb vágási sebességet eredményez vékonyabb anyagokon.
  • Kompakt méret: A nagy gázrezonátor szekrény hiánya kompaktabbá teszi a gépeket.
• Hátrányok:
  • Bár vastag lemezek vágására is alkalmasak, a nagy teljesítményű CO2 lézerek gyakran simább, jobb minőségű élfelületet eredményeznek nagyon vastag anyagokon (>20 mm).
  • A kezdeti befektetés magasabb lehet, bár az árak folyamatosan csökkennek.

2. CO2 (szén-dioxid) lézerek

• Elv: A CO2 lézerek úgy állítják elő nyalábjukat, hogy elektromos áramot vezetnek át egy gázzal töltött csövön. A gázkeverék jellemzően szén-dioxidból, héliumból és nitrogénből áll. A gerjesztett CO2 molekulák infravörös fényt bocsátanak ki, amelyet aztán a cső két végén lévő tükrök között vernek vissza, hogy koherens lézernyalábká erősítsék.
• Hatókör: A CO2 lézerek igazi sokoldalú eszközök. Kiválóan alkalmasak vastag acéllemezek (>25 mm) vágására, és kiváló élminőséget biztosítanak sima, szaténszerű felülettel. Emellett ezek a legjobb technológiai megoldások nemfémes anyagok, például fa, akril, bőr és műanyagok vágására is.
• Előnyök:
  • Kivételes élminőség: Különösen vastagabb anyagokon biztosítanak nagyon sima, sorjamentes vágást.
  • Sokoldalúság: Széles körben képes fémes és nemfémes anyagok feldolgozására.
• Hátrányok:
  • Alacsony hatásfok: A fali aljzat hatásfoka jellemzően 10% körül van, ami magasabb energiaköltségekhez vezet.
  • Magas üzemeltetési költségek: Rendszeres gázutántöltést igényel, és magasabb az energiafogyasztása.
  • Karbantartásigényes: A sugárút a tükrökre támaszkodik, amelyeket tökéletesen tisztán és pontosan kell tartani, ami rendszeres karbantartást igényel szakképzett szakemberek által.
  • Nagyobb alapterület: A gázrezonátor és a kapcsolódó berendezések nagyobb alapterületet igényelnek.

3. Kristálylézerek (Nd:YAG és Nd:YVO)

• Elv: Ezek szintén szilárdtest lézerek, de adalékolt szál helyett szilárd kristályt (neodímiummal adalékolt ittrium-alumínium gránátot vagy neodímiummal adalékolt ittrium-ortovanadátot) használnak lézerközegként. Ezt a kristályt nagy intenzitású lámpák vagy lézerdiódák gerjesztik ("pumpálják") a nyaláb előállításához.
• Alkalmazási terület: Korábban nagyon vastag vagy fényvisszaverő anyagok vágásához és hegesztéséhez használták. Impulzus üzemmódban nagyon nagy csúcsteljesítményt tudnak leadni.
• Előnyök:
  • A nagy impulzusenergia alkalmassá teszi őket speciális fúrási és hegesztési alkalmazásokhoz.
• Hátrányok:
  • Rendkívül hatástalan: A legalacsonyabb a fali aljzat hatásfoka (gyakran 2-3%).
  • Magas karbantartási igény: A szivattyúlámpák élettartama nagyon rövid, és gyakori, költséges cserét igényelnek.
  • A legtöbb lemezvágási alkalmazásban ezeket szinte teljes mértékben felváltotta a hatékonyabb és megbízhatóbb szálas lézertechnológia.

A három lemezlézeres lézervágási eljárás

A lézer típusán túl maga a vágási folyamat is kategorizálható az anyag eltávolításának módja szerint. Ezt elsősorban a használt segédgáz típusa határozza meg.

1. Lézersugaras fúziós vágás (olvadás és fúvás)

• Eljárás: A fúziós vágás során a lézersugár energiáját kizárólag a fém fókuszpontban történő megolvasztására használják. Ezután egy nagynyomású inert gáz, jellemzően nitrogén vagy argon sugarat használnak az olvadt anyag erőteljes kilövellésére a vágásból.
• Jellemzők: Mivel a gáz inert, nem lép kémiai reakcióba a vágóéllel. Ez tiszta, oxidmentes és gyakran fényes vágási élt eredményez, amely azonnal hegeszthető vagy festhető, további megmunkálás nélkül. Ez a legjobb minőségű felület elérésének előnyben részesített módszere.
• Alkalmazható forgatókönyvek: Nélkülözhetetlen rozsdamentes acél, alumínium és ötvözeteik vágásához, ahol az oxidáció megakadályozása és az anyag tisztaságának megőrzése kritikus fontosságú.

2. Lézeres lángvágás (oxigénes vágás)

• Eljárás: Ez az eljárás oxigént használ segédgázként. A lézersugár először felmelegíti az anyagot (általában lágyacélt) a gyulladási hőmérsékletére (körülbelül 1000 °C). A tiszta oxigénsugár ezután exoterm (hőtermelő) kémiai reakciót indít el a vassal, gyakorlatilag elégetve azt. A lézer elsődleges szerepe ennek a szabályozott égésnek a megindítása és irányítása.
• Jellemzők: Az exoterm reakcióból származó többletenergia jelentősen gyorsabb vágási sebességet tesz lehetővé, különösen vastag szénacélban. A kapott él vékony, sötét oxidréteggel rendelkezik, amelyet a későbbi hegesztés vagy bevonás előtt el kell távolítani.
• Alkalmazható forgatókönyvek: Az egyszerű, de hatékony eljárás lágyacél és alacsony ötvözetű szénacél vágására, ahol a sebesség és a költséghatékonyság fontosabb, mint a tökéletesen oxidmentes él.

3. Lézersugaras szublimációs vágás (gőzöléses vágás)

• Eljárás: A szublimációs vágás során egy nagyon nagy energiasűrűségű lézersugarat használnak az anyag olyan gyorsan történő felmelegítésére, hogy az közvetlenül szilárd halmazállapotból gáz halmazállapotúvá párologjon, minimális vagy semmilyen folyékony (olvadt) fázissal. A keletkező gőzt ezután egy segédgázzal elfújják.
• Jellemzők: Ez az eljárás kivételesen kiváló minőségű, sorjamentes élt eredményez minimális hőhatásövezettel (HAZ). Azonban sokkal lassabb és jelentősen több energiát igényel, mint a fúzió vagy a lángvágás, mivel az anyag elpárologtatása több energiát igényel, mint az egyszerű megolvasztása.
• Alkalmazható forgatókönyvek: Ritkábban elterjedt az általános lemezmegmunkálásban. Speciális alkalmazásokhoz használják, amelyek rendkívüli pontosságot és minimális hőterhelést igényelnek vékony anyagokon, például műanyagok, bizonyos kompozitok, fa vágásakor, vagy orvosi stentek és elektronikus alkatrészek gyártásánál.

A lemezlézeres lézervágás előnyei

A lézervágás széles körű elterjedése a hagyományos módszerekkel szembeni számos előnyének köszönhető.

• Nagy pontosság és bonyolultság: A lézerek akár ±0,1 mm-es (0,004 hüvelykes) szűk tűréshatárokat is elérhetnek, ami lehetővé teszi olyan rendkívül összetett geometriák és finom jellemzők létrehozását, amelyek más módszerekkel lehetetlenek.
• Magas anyagkihasználás: A lézersugár nagyon keskeny vágási szélességet hoz létre. Ez lehetővé teszi az alkatrészek nagyon közeli egymáshoz való elhelyezését egyetlen fémlemezen, minimalizálva a hulladékanyagot és a költségeket.
• Sokoldalúság: Egyetlen lézervágó gép képes sokféle fémet (acél, rozsdamentes acél, alumínium, sárgaréz, réz) és különböző vastagságokat megmunkálni. Több műveletet is elvégezhet, például vágást, jelölést és maratást, egyetlen beállítással.
• Alacsony energiafogyasztás: Ez különösen igaz a modern száloptikás lézerekre, amelyek rendkívül energiahatékonyak, ami alacsonyabb üzemeltetési költségeket és kisebb környezeti lábnyomot eredményez a régebbi lézertechnológiákhoz vagy más gépekhez képest.
• Minimális anyagkár: A lézervágás egy érintésmentes folyamat. A hő erősen lokalizált, ami nagyon kicsi hőhatásövezetet (HAZ) eredményez. Ez minimalizálja a hő okozta torzulást és vetemedést, ami különösen fontos a vékony vagy sérülékeny alkatrészek esetében.

A lemezlemez lézervágás hátrányai

Számos előnye ellenére a lézervágásnak vannak korlátai.

• Képzett kezelőket igényel: Az ipari lézervágó üzemeltetése és karbantartása speciális képzést igényel. Képzett technikusra van szükség a paraméterek beállításához, a karbantartás elvégzéséhez és a problémák elhárításához az optimális teljesítmény és biztonság biztosítása érdekében.
• Fémvastagság-korlátozások: Bár a nagy teljesítményű lézerek nagyon vastag lemezeket (50 mm-nél vagy 2 hüvelyknél) is képesek vágni, van egy gyakorlati korlát. Rendkívül vastag fémek esetén más eljárások, mint például a plazmavágás vagy a vízsugaras vágás, hatékonyabbak vagy költségkímélőbbek lehetnek.
• Káros gőzök és gázok: A vágási folyamat során a fém elpárolog, és füstök, valamint részecskék keletkeznek, amelyek belélegezhetők. A robusztus szellőztető- és szűrőrendszer kötelező biztonsági követelmény.
• Magas kezdeti befektetés: Egy ipari minőségű lézervágó rendszer beszerzésének tőkeköltsége jelentős, ami minden vállalkozás számára jelentős befektetést jelent.

Lézerrel vágott alkatrészek tervezési tippjei

A lézervágási technológia maximális kihasználása és az alkatrészek gyárthatóságának és költséghatékonyságának biztosítása érdekében kövesse ezeket a tervezési legjobb gyakorlatokat.

• Részletméret vs. anyagvastagság: Fontos ökölszabály, hogy a kivágott elemek (például lyukak vagy rés) minimális mérete ne legyen kisebb az anyag vastagságánál. Például egy 3 mm vastag acéllemezben a legkisebb kialakítandó lyuk átmérője 3 mm. A kisebb részletek kivágására tett kísérletek kilyukadáshoz vagy hiányos vágáshoz vezethetnek.
• Réskompenzáció: A lézersugár kis mennyiségű anyagot távolít el, létrehozva egy vágási szélességet, amelyet résnek nevezünk. Bár keskeny, ezt figyelembe kell venni a szűk tűréshatárokat igénylő terveknél, például az összekapcsolódó alkatrészeknél vagy a sajtolt illesztésű szerelvényeknél. Gyártópartnere tanácsot tud adni a gépének konkrét résértékével kapcsolatban.
• Anyagválasztás: Válasszon lézervágáshoz jól alkalmas anyagokat. A lágyacél, a rozsdamentes acél és az alumínium szabványos minőségei tisztán és kiszámíthatóan vágnak. Ne feledje, hogy a nagy fényvisszaverő képességű anyagok, mint például a polírozott alumínium vagy a réz, kihívást jelenthetnek, és erősebb száloptikás lézert igényelhetnek.
• Térközök és egymásba ágyazás: Hagyjon elegendő helyet az alkatrészek között a lemezen. Általános szabály, hogy az egyes alkatrészek körvonalai között legalább az anyag vastagságával megegyező távolságot kell tartani. Ez megakadályozza a hő okozta torzulást, és biztosítja, hogy a lemez stabilitást biztosítson a vágás során.
• Szöveg és gravírozás: A teljesen átvágott szöveghez használjon „stencil” betűtípust. Ezek a betűtípusok kis áthidalókkal rendelkeznek, amelyek megakadályozzák a betűk belső részeinek (például az „O”, „A”, „B”) kiesését. Gravírozott szöveghez használjon egyszerű, félkövér, talp nélküli betűtípusokat a legjobb olvashatóság érdekében.
• Tippek a gyártási költségek csökkentéséhez:
  • Egyszerűsítés: Kerülje a felesleges bonyolultságot. Minden egyes vágás időt és költséget igényel.
  • Sarokrádiuszok hozzáadása: Az éles belső sarkok feszültségpontok. Egy kis sugár (lekerekítés) hozzáadása erősebbé teszi az alkatrészt, és lehetővé teszi a lézer számára a simább és gyorsabb vágást.
  • Használjon szabványos anyagvastagságokat: Tervezzen szabványos anyagvastagságokkal, hogy elkerülje az egyedi megrendelésekből adódó anyagköltségeket.
  • Alkatrészek összevonása: Ha lehetséges, egyetlen, összetettebb alkatrészt tervezzen, amely hajlítható formára, ahelyett, hogy több egyszerű alkatrészt kellene összehegeszteni.

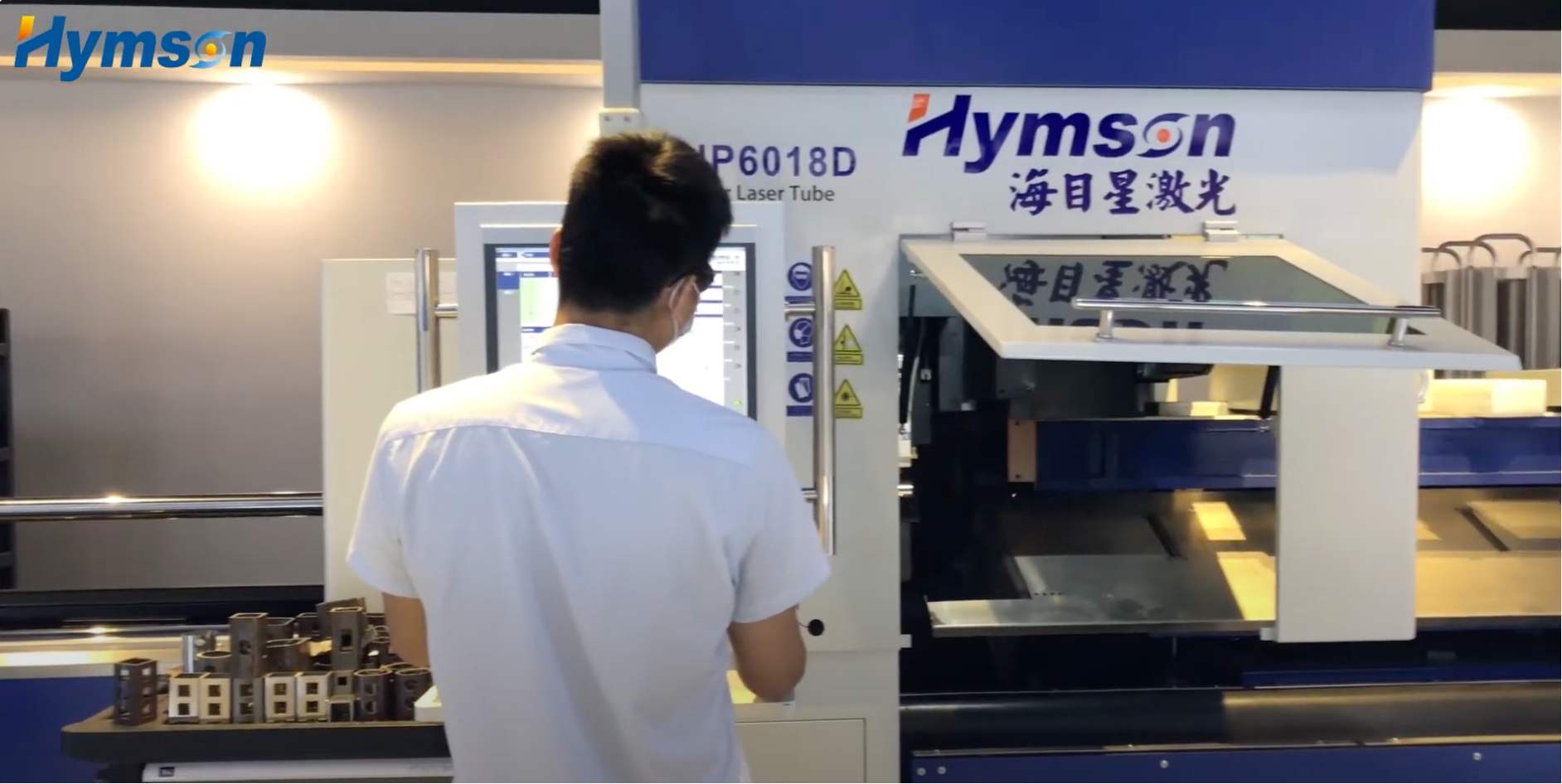

Ajánlott online lézervágó szolgáltatás: Hymson Laser

Szolgáltató vagy gépgyártó kiválasztásakor kulcsfontosságú egy elismert vezetővel együttműködni. A 2008-ban alapított Hymson Laser jelentős mértékben hozzájárult a lézer- és automatizálási területekhez. Ma a világ vezető lézer- és automatizálási berendezések integrált megoldásszállítója és nemzeti high-tech vállalat.

A Hymson a különböző iparágakban alkalmazható lemezmegmunkálási alkalmazásokra összpontosítva professzionális és kiváló minőségű termékkínálatot és szolgáltatásokat kínál a felhasználóknak. Átfogó kínálatuk magában foglalja az átfogó lézerautomatizálási megoldásokat, mint például a lézeres lemezvágók, lézeres csővágók, lézeres hegesztőgépek és lézeres automatizálási szoftverek. Ezeket a megoldásokat széles körben használják olyan igényes iparágakban, mint a gépgyártás, az építőipari gépek, a mezőgazdasági gépek, a kőolajipari gépek, a villamosipari gyártás, az autógyártás és a repülőgépipar. Kiemelkedő fémlézervágó gyártókként szakértelmük mind a berendezésekre, mind azok alkalmazására kiterjed.

Miért válassza a Hymson Lasert?

A Hymson technológiáját hatékonyságra, megbízhatóságra és intelligenciára tervezték, kézzelfogható előnyöket biztosítva felhasználóinak.

● Intelligens porelszívó rendszer: Ez a fejlett rendszer csak az aktív vágási területre összpontosítja a szívást. Ez nemcsak a szellőztetés hatékonyságát erősíti a biztonságosabb munkakörnyezet érdekében, hanem energiát is takarít meg azáltal, hogy nem kell a teljes vágófelületet szellőztetni.

● Intelligens gázszabályozó rendszer: A gáz jelentős üzemeltetési költséget jelent. A Hymson intelligens rendszere az anyag és a vágási sebesség alapján optimalizálja a gázáramlást, akár 50%-os gázmegtakarítást is eredményezve a hagyományos rendszerekhez képest.

● Automatikus fókuszálás: A vágófej pontos, gyors és intelligens. Automatikusan beállítja a fókuszpontot a különböző anyagtípusokhoz és vastagságokhoz, kiküszöbölve a manuális beállítási időt, és minden alkalommal tökéletes vágást biztosítva.

● Teljesen automatikus kenőrendszer: Ez a rendszer automatikusan keni a fogaskerekeket és a fogasléceket programozott időközönként. Gyakorlatilag karbantartásmentes , így csökkenti az állásidőt és meghosszabbítja a kritikus mozgáskomponensek élettartamát.

● Globális támogatás: A Hymson berendezésekbe történő befektetést a gyárban képzett, globális mérnökök telepítése, képzése és folyamatos támogatása támogatja, biztosítva a befektetés maximális megtérülését.

Következtetés

A fémlemez lézervágás egy réstechnológiából a modern gyártás nélkülözhetetlen pillérévé fejlődött. A CO2 lézerek korai napjaitól a jelenlegi, nagy hatékonyságú száloptikás lézerforradalomig a technológia folyamatosan feszegette a pontosság, a sebesség és a hatékonyság határait. Példátlan szabadságot biztosított a tervezőknek és mérnököknek, hogy az összetett digitális koncepciókat precíz fizikai alkatrészekké alakítsák.

Technológiai összefoglaló: A szálas lézerek ma már dominálnak a vékony és közepes vastagságú fémek vágásában nagy hatékonyságuk és alacsony karbantartási igényük miatt, míg a CO2 lézerek egyedülálló előnyt élveznek a nagyon vastag lemezek és nemfémes anyagok esetében. A különböző eljárások – fúziós, lángvágási és szublimációs vágási – ismerete elengedhetetlen az adott anyaghoz és minőségi követelményekhez megfelelő megközelítés kiválasztásához.

Szolgáltatási ajánlás: Azoknak a vállalkozásoknak, amelyek kiszervezik a folyamatokat vagy új berendezésekbe szeretnének befektetni, az iparág vezetői, mint például a Hymson Laser, élvonalbeli technológiai megoldásokat és globális támogatást kínálnak, biztosítva, hogy a felhasználók teljes mértékben kihasználhassák a lézertechnológia lehetőségeit.

Tanács az olvasónak: Akár az első gép vásárlását fontolgatja, akár prototípust szeretne készíteni egy kiszervezett szolgáltatással, a lézervágás alapelveinek, előnyeinek és tervezési korlátainak megértése a siker kulcsa. A helyes tervezési gyakorlatok betartásával és a megfelelő partnerek kiválasztásával ezt a hatékony technológiát versenyelőnyössé teheti.

Kérdések és válaszok

1. Milyen vastag fémet lehet lézerrel vágni?

Ez a lézer teljesítményétől és típusától függ. Egy nagy teljesítményű (pl. 12 kW+) száloptikás vagy CO2 lézer több mint 50 mm (2 hüvelyk) vastagságú acélt is képes átvágni. A legtöbb kereskedelmi alkalmazáshoz azonban a lézervágás a legköltséghatékonyabb legfeljebb 30 mm vastagságú fémek esetében.

2. Drága a lézervágás?

A kezdeti berendezésberuházás magas. Kiszervezett szolgáltatás esetén azonban az alkatrészenkénti költség számos tényezőtől függ: az anyag típusától, a vastagságtól, a vágás bonyolultságától és a megrendelés mennyiségétől. Nagy volumenű gyártás esetén a lézervágás a nagy sebesség és az anyagkihasználás miatt nagyon költségversenyképessé válik.

3. Száloptikai lézert vagy CO2 lézert válasszak?

Ez az elsődleges alkalmazástól függ:

• Száloptikai lézer: Ha elsősorban 30 mm-nél vékonyabb fémeket vág – különösen acélt, rozsdamentes acélt, alumíniumot, sárgarezet és rezet –, a száloptikai lézer a legjobb választás a sebessége, hatékonysága és alacsony karbantartási igénye miatt.
• CO2 lézer: Ha nagyon vastag acéllemezt (>30 mm) kell vágnia a lehető legjobb élminőséggel, vagy ha különféle nemfémes anyagokat (például fát és akrilt) kell vágnia, a CO2 lézer a sokoldalúbb megoldás.

4. Mi a hőhatásövezet (HAZ), és mennyire fontos?

A hőhatásövezet (HAZ) az a kis terület a vágott él mentén, ahol az anyag mikroszerkezete és mechanikai tulajdonságai megváltoztak a hő hatására. A lézervágás nagyon kis hőhatásövezetet hoz létre, de bizonyos hőérzékeny ötvözetek vagy precíziós megmunkálást igénylő alkalmazások esetében ez a zóna befolyásolhatja a keménységet vagy a korrózióállóságot. Ilyen esetekben a hő nélküli eljárás, például a vízsugaras vágás jobb választás lehet.
